直伸式高所作業車(タイヤ式)


直伸式高所作業車(タイヤ式)

ジーニーの自走式エンジン駆動直進Sブームは世界の高所作業車の基準です。
作業高さは14mから40.1mと幅広く選べる上、屈伸ジブ搭載機種もラインナップ。
2WDまたは4WD、不整地用パッケージ、エンジンタイプなどオプションも豊富に揃って、それぞれのニーズに応じた作業車を選んでいただけます。



特徴

  • 回転式作業台を装備
    作業台を希望の位置へピッタリ配置。
  • 最小限の後方小旋回
    狭い作業現場でも、旋回や移動を容易にします。
  • 走行を含む全操作が可変制御
    操作がスムーズ。ブームの上昇、伸長を素早く正確・安全に制御できます。
  • 不整地対応車軸オプション
    地面の状態に合わせて、車軸を自動調整。不整地での走行が驚くほどスムーズ。
  • スイング式エンジン・トレイ
    エンジン及び制御システムが手前に引き出せ、整備・点検が容易に行えます。
  • 進行方向確認システム
    オペレータの向いている方向に対し、機体進行方向を知らせます。
  • 作業台の自動水平
    自動的に作業台を水平に保ちます。
  • 車台カバーが低位置
    ブーム収納状態での走行にも視界を遮りません。
  • 最大登坂能力40%の機種
    輸送車輌への搭載も簡単。
  • 余裕たっぷりの地上クリアランス
    不整地で車腹をこすり、損傷する危険も激減。
  • 丈夫なグラスファイバー製のスイング式車台カバー
    傷や色あせ、錆などに強い素材です。
  • ポジティブ・トラックション・ドライブ
    ぬかるみや雪氷道、砂利道など滑りやすい路面でタイヤの一つがグリップを失っても、全ての駆動輪が等分にコントロールを維持します。
  • デュアルシリンダステアリングシステム
    前進時も後進時も同じ速度とパワーでステアリングできます。
  • 屈伸ジブ搭載機種
    ジブの上昇&水平クリアランス機能で、接近しにくい場所へも容易にアクセス。
  • 360℃旋回
    ターンテーブルが360℃回転し、作業効率を高めます。
  • ロガリングTM・クローラーオプション
    脱着可能な中間車輪を追加し、セミクローラー式に走行変更が可能です。

主要諸元

ご希望の型式をクリックすると対応する諸元表にジャンプします。

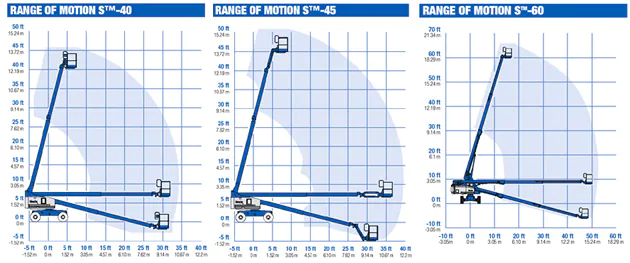

S-4

S-40 S-45 S-60
最大作業台高さ 12.2m 13.7m 18.3m
最大作業可能高さ 14.2m 15.7m 20.3m
水平リーチ最大長さ 9.7m 11.2m 15.6m
最大積載荷重 6ft/8ft 227/227kg 227/227kg 272/227kg
作業台長さ 6ft/8ft(A) 76/91cm 76/91cm 76/91cm
作業台幅 6ft/8ft(B) 1.83/2.44m 1.83/2.44m 1.83/2.44m
走行速度
(ブーム格納時)
4×2 Gas/LPG 0-6.4km/h 0-6.4km/h 0-7.1km/h
Deutz diesel 0-6.1km/h 0-6.1km/h 0-6.4km/h
4×4 Gas/LPG 0-5.6km/h 0-5.6km/h 0-4.8km/h
Deutz diesel 0-4.5km/h 0-4.5km/h 0-4.5km/h
登坂能力4×2/4×4 30/40% 30/40% 30/40%
地上クリアランス(C) 32cm 32cm 30cm
最小回転半径 2.03m 2.03m 3.68m
車体高さ(格納時)(D) 2.5m 2.5m 2.74m
車体長さ(格納時)(E) 7.4m 8.5m 8.3m
幅(F) 2.29m 2.29m 2.44m
機体重量 5.284kg 6.709kg 11.821kg
動力源 Ford G/LPG
61kw
Deutz Diesel
27kw/42kw

Perkins Diesel
45kw
Ford G/LPG
61kw
Deutz Diesel
27kw/42kw
Perkins Diesel
45kw
Ford G/LPG
61kw
Deutz Diesel
42kw
Perkins Diesel
45kw

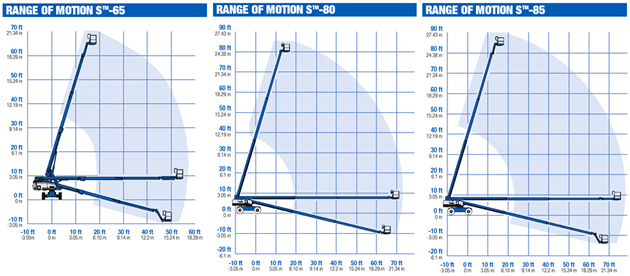

S-65 S-80 S-85
最大作業台高さ 19.8m 24.4m 25.9m
最大作業可能高さ 21.8m 26.4m 27.9m
水平リーチ最大長さ 17.2m 21.9m 23.4m
最大積載荷重 6ft/8ft 227/227kg 272/227kg 227/227kg
作業台長さ 6ft/8ft(A) 76/91cm 76/91cm 76/91cm
作業台幅 6ft/8ft(B) 1.83/2.44m 1.83/2.44m 1.83/2.44m
走行速度
(ブーム格納時)
4×2 Gas/LPG 0-7.1km/h 0-6.1km/h 0-6.1km/h
Deutz diesel 0-6.4km/h 0-5.3km/h 0-5.3km/h
4×4 Gas/LPG 0-4.8km/h 0-5.0km/h 0-5.0km/h
Deutz diesel 0-4.5km/h 0-5.3km/h 0-5.3km/h
登坂能力4×2/4×4 30/40% 30/30% 30/30%
地上クリアランス(C) 30cm 28cm 28cm
最小回転半径 3.68m 3.24m 3.24m
車体高さ(格納時)(D) 2.74m 2.8m 2.8m
車体長さ(格納時)(E) 9.4m 11.2m 11.2m
幅(F) 2.44m 2.43m 2.43m
機体重量 12.882kg 15.141kg 16.266kg
動力源 Ford G/LPG
61kw
Deutz Diesel
42kw

Perkins Diesel
45kw
Ford G/LPG
60kw
Deutz Diesel
57kw
Perkins Diesel
47kw
Ford G/LPG
60kw
Deutz Diesel
57kw
Perkins Diesel
47kw

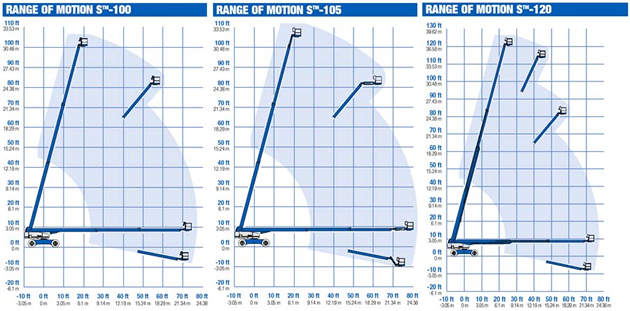

S-100 S-105 S-120
最大作業台高さ 30.5m 32m 36.6m
最大作業可能高さ 32.5m 34m 38.6m
水平リーチ最大長さ 22.9m 24.4m 22.9m
最大積載荷重 6ft/8ft 340/340kg 272/227kg 227/340kg
作業台長さ 6ft/8ft(A) 76/96cm 76/91cm 76/91cm
作業台幅 6ft/8ft(B) 1.83/2.44m 1.83/2.44m 1.83/2.44m
走行速度
(ブーム格納時)
4×2 Gas/LPG
Deutz diesel
4×4 Gas/LPG
Deutz diesel 0-4.8km/h 0-4.8km/h 0-4.8km/h
登坂能力4×2/4×4 -/42% -/42% -/40%
地上クリアランス(C) 39cm 39cm 40cm
最小回転半径 4.27m 4.27m 3.07m
車体高さ(格納時)(D) 3.07m 3.07m 3.07m
車体長さ(格納時)(E) 13m 14.02m 13m
幅(F) 2.5m 2.5m 2.5m
機体重量 18.008kg 18.144kg 20.112kg
動力源 Cummins Diesel
56kw
Deutz Diesel
57kw
Perkins Diesel
60kw
Cummins Diesel
56kw
Deutz Diesel
57kw
Perkins Diesel
60kw
Cummins Diesel
56kw
Deutz Diesel
57kw
Perkins Diesel
60kw

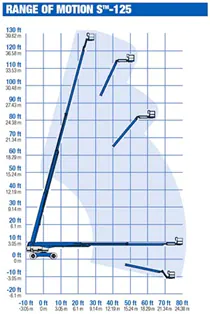

S-125
最大作業台高さ 38.1m
最大作業可能高さ 40.1m
水平リーチ最大長さ 24.4m
最大積載荷重 6ft/8ft 227/227kg
作業台長さ 6ft/8ft(A) 76/91cm
作業台幅 6ft/8ft(B) 1.83/2.44m
走行速度
(ブーム格納時)
4×2 Gas/LPG
Deutz diesel
4×4 Gas/LPG
Deutz diesel 0-4.8km/h
登坂能力4×2/4×4 -/40%
地上クリアランス(C) 40cm
最小回転半径 3.07m
車体高さ(格納時)(D) 3.07m
車体長さ(格納時)(E) 14.02m
幅(F) 2.5m
機体重量 20.248kg
動力源 Cummins Diesel
56kw
Deutz Diesel
57kw
Perkins Diesel
60kw
